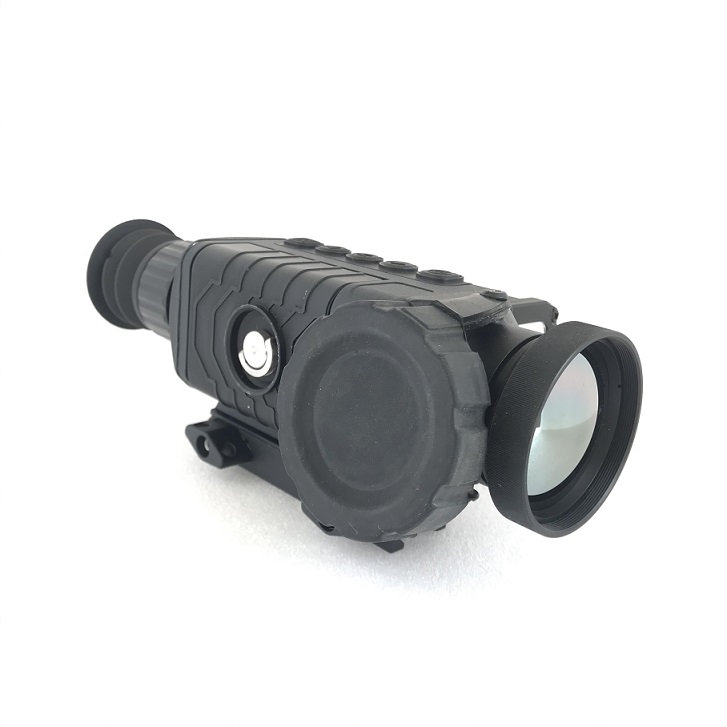

红外热像仪分类及系统组成

红外热像仪分类有哪些？武汉智谱科技有限公司介绍红外热像仪一般分光机扫描成像系统和非扫描成像系统。

(1)光机扫描成像系统釆用单元或多元(元数有8、10、16、23、48、55、60、120、180甚至更多)光电导或光伏红外探测器，单元探测器时速度慢，主要是帧幅响应的时间不够快，多元阵列探测器可做成高速实时热像仪。

(2)非扫描成像的热像仪，如近几年推出的阵列式凝视成像的焦平面热像仪，属新一代的热成像装置，在性能上大大优于光机扫描式热像仪，有逐步取代光机扫描式热像仪的趋势。其关键技术是探测器由单片集成电路组成，被测目标的整个视野都聚焦在上面，并且图像更加清晰，使用更加方便，仪器非常小巧轻便，同时具有自动调焦图像冻结，连续放大，点温、线温、等温和语音注释图像等功能，仪器采用PC卡，存储容量可高达500幅图像。

红外热像仪的系统组成

(1)光学成像扫描系统工作原理是从左到右，从上到下对目标依次扫描探测，将目标分成一个个像元，并将分解的被测物体的热像性质、程度和位置的像元一次摄入，在小于0.2s的时间内转换成不同明亮的、连续逼真的图像，送入红外探测器。

(2)红外探测器是红外辐射能量转换器，进行光电转换，产生与目标变化相对应的信号电流，送入电子放大系统处理、放大。根据能量转换方式，红外探测器可分为热探测器和光子探测器两大类。

热探测器的工作机理是基于入射辐射的热效应引起探测器某一电特性的变化，而光子探测器是基于入射光子流与探测材料相互作用产生的光电效应，具体表现为探测器响应元自由载流子(即电子和/或空穴)数目的变化。由于这种变化是由入射光子数的变化引起的，光子探测器的响应正比于吸收的光子数，而热探测器的响应正比与所吸收的能量。光子探测器非常灵敏，灵敏度依赖于本身温度。要保持髙灵敏度，就必须将光子探测器冷却至较低的温度。通常釆用的冷却剂为斯太林(Stirling)或液氮。热探测器一般没有光子探测器那么高的灵敏度但在室温下也有足够好的性能，因此不需要低温冷却。

(3)信号处理与转换将目标和电信号转换为标准的视频信号或可记录信号。

(4)显示记录将被测目标的信号显示出来，显示有黑白和彩色。需要说明的是色彩并不是被测目标的自然色彩。因为红外辐射是看不见的热线，所谓色彩是热像图中同一信号电平的模拟，是釆用了等密度分层的“伪色彩”处理。记录方式：PC卡存储和电子存储。

(5)同步解决被测目标和显示是同一个信号的功能。

高性能热像仪配有功能强大的后台热图分析软件，软件界面友好，使用简单。图像自动下载后经过分析自动生成WORD文档报告，给出红外检测成果。
